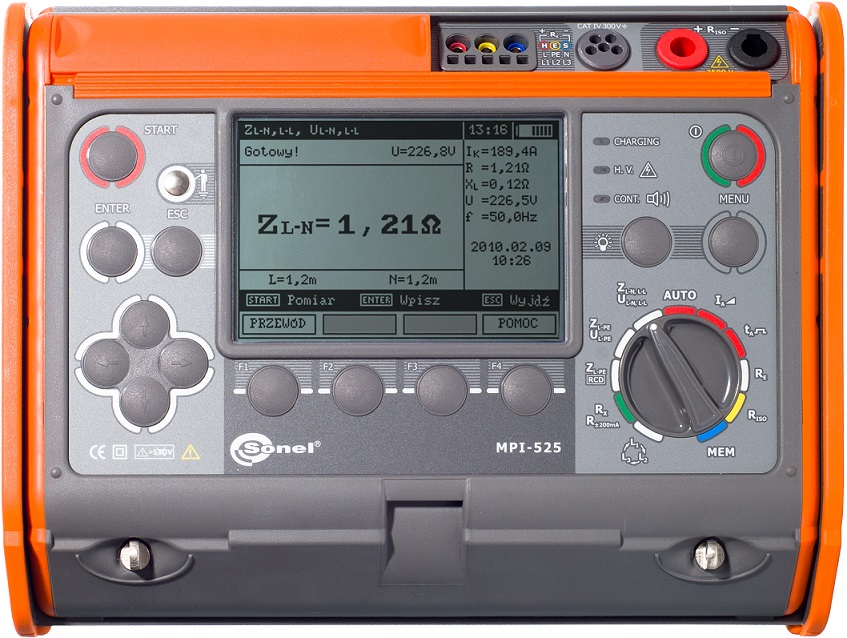

Sonel MPI-525 - Tester Multifunctional
Descriere produs
Măsurarea buclei de scurt circuit:
- măsurarea impedaței cu curent de test de 23 A (44 A între 2 faze) - rezistor de scurt circuit R=10Ω,
- domeniu de măsură: 95...440 V, frecvența 45...65 Hz,
Măsurarea buclei de scurt circuit cu rezoluție de 0,01Ω, fără declanșarea DDR-ului (In30 mA):
- calcularea automată a curentului de scurt circuit, detecția tensiunii între fază și nul sau între 2 faze,
- adaptor UNI-Schuko pentru măsurători automate în prizele mono-fazate, adaptor AGT pentru masărători în rețele tri-fazate.
Testarea DDR-urilor generale și selective de curent nominal diferențial 10,30,100,300,500 și 1000 mA. (Tip AC, A și B).
Măsurarea rezistenței de izolație:
- cu tensiuni de test 50V, 100V, 250 V, 500 V, 1000 V, 2500 V,
- domeniu de măsură până la 10G,
- descărcare automată după măsurătoare,
- măsurarea automată a tuturor combinatiilor de cabluri cu 3,4,5-fire folosind adaptorul opțional AUTO-ISO,
- semnalizare acustică la intervale de 5 secunde pentru a facilita crearea caracteristicii temporale a rezistenței de izolație,
- memorarea rezultatelor la timpi T1, T2, T3 (setabili în domeniul 0...600 s) și calcularea automată a coeficienților de absorbție (DAR, PI sau Ab1, Ab2)
- siguranță la măsurători - protecție la supratensiuni.
Măsurarea rezistenței prizei de pământ.
Testarea continuității conductorului de PE folosind curent de test bidirecțional de 200 mA.
- Autocalibrarea sondelor de test.
Testarea succesiunii fazelor.
Memoria este împărțită în 10 bănci de memorie fiecare conținând 99 celule de memorie.
Nivel încărcare baterie.
Funcție de orire automată AUTO-OFF.
Interfață USB.
Specificații tehnice:
Măsurarea impedanței buclei de scurt circuit ZL-PE, ZL-N, ZL-L
Măsurarea impedaței cu curent de test de 23/40 A, domeniul de măsură în conformitate cu
IEC 61557: 0,13...1999,9 Ω
(ptr. sonde de test de 1,2 m):
|
Domeniu |
Rezoluție |
Exactitate |
|
0,00...19,99 Ω |
0,01 Ω |
±(5% m.v + 3 cifre) |
|
20,0...199,9 Ω |
0,1 Ω |
|
|
200...1999 Ω |
1 Ω |
teniune nominală: 95...270 V (ptrZL-PE și ZL-N) și 95...440 V (ptr ZL-L)
frecvența: 45...65 Hz
Măsurarea impedanței buclei de scurt circuit ZL-PE RCD (DDR)
Măsurarea impedaței cu curent de test de 15 mA, domeniul de măsură în conformitate cu
IEC 61557: 0,50...1999,9 Ω
|
Domeniu |
Rezoluție |
Exactitate |
|
0,00...19,99 Ω |
0,01 Ω |
±(6% v.m. + 10 cifre) |
|
20,0...199,9 Ω |
0,1 Ω |
±(6% m.v + 5 cifre) |
|
200...1999 Ω |
1 Ω |
teniune nominală: 95...270 V
frecvența: 45...65 Hz
Măsurarea rezistenței prizei de pământ RE
domeniul de măsură în conformitate cu IEC 61557 - 5: 0,5...1999 Ω
|
Domeniu |
Rezoluție |
Exactitate |
|
0,00...9,99 Ω |
0,01 Ω |
±(2% v.m. + 4 cifre) |
|
10,0...99,9 Ω |
0,1 Ω |
±(2% v.m. + 3 cifre) |
|
100...999 Ω |
1 Ω |
|
|
1,00...1,99 kΩ |
0,01 kΩ |
Măsurarea rezistenței de izolație
domeniul de măsură în conformitate cu IEC 61557 - 2:
- ptr UN = 50 V: 50 kΩ...250 MΩ
- ptr UN = 100 V: 100 kΩ...500 MΩ
- ptr UN = 250 V: 250 kΩ...1 GΩ
- ptr UN = 500 V: 500 kΩ...2 GΩ
- ptr UN = 1000 V: 1 MΩ...3 GΩ
- ptr UN = 2500 V: 2,5 MΩ...9,99 GΩ
|
Domeniu*) |
Rezoluție |
Exactitate |
|
0...1999 kΩ |
1 kΩ |
±(3% v.m. + 8 cifre) |
|
2,00...19,99 MΩ |
0,01 MΩ |
|
|
20,0...199,9 MΩ |
0,1 MΩ |
|
|
200...999 MΩ |
1 MΩ |
|
|
1,00...3,00 GΩ |
0,01 GΩ |
±(4% v.m. + 6 cifre) |
|
1,00...9,99 GΩ |
0,1 GΩ |
*) limitat la domeniul de măsură.
- cu adaptorul UNI-Schuko se adaugă eroare suplimentară ±2%.
Testarea succesiunii fazelor
- indicator succesiune faze: înainte, înapoi
- domeniul tensiunii nominale UL-L: 100...440 V (45…65 Hz) UL-L: 100...440 V (45...65 Hz)
- afișarea tensiunii dintre faze
Măsurarea cu tensiune de test mică a rezistenței și continuității circuitului
Măsurarea continuității conductorului PE cu curent de test de ±200 mA
|
Domeniu |
Rezoluție |
Exactitate |
|
0,00...19,99 Ω |
0,01 Ω |
±(2% v.m. + 3 cifre) |
|
20,0...199,9 Ω |
0,1 Ω |
|
|
200...400 Ω |
1 |
- Tensiunea la terminale deschise: 4…9 V
- Curentul de ieșire la R<2 Ω: min. 200 mA
- Autocalibrarea rezistenței cablurilor de test
- măsurători pentru ambele polarități a curentului de test
Test declanșare DDR şi măsurarea timpului de declanșare tA (ptr. modul tA)
Domeniul de măsură în conformitate cu IEC 61557: 0 ms ... până la limita superioară a valorii afișate
|
Tip DDR |
Multiplicare |
Domeniu |
Rezoluție |
Exactitate |
|
Standard |
0,5*IΔn |
0...300 ms |
1 ms |
± (2% m.v + 2 cifre)
|
|
1*IΔn |
||||
|
2*IΔn |
0...150 ms |
|||
|
5*IΔn |
0...40 ms |
|||
|
Selectiv |
0,5*IΔn |
0...500 ms |
||
|
1*IΔn |
||||
|
2*IΔn |
0...200 ms |
|||
|
5*IΔn |
0...150 ms |
Exactitate curentului de test rezidual aplicat: ptr. 0,5*IΔn:-8...0% ptr. 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual sinusoidal (DDR tip AC)
|
Curent |
Domeniu |
Rezoluție |
Curent de |
Exactitate |
|
10 mA |
3,3...10,0 mA |
0,1 mA |
0,3xIΔ..1,0xIΔ |
± 5%IΔn |
|
30 mA |
9,0...30,0 mA |
|||
|
100 mA |
33...100 mA |
1 mA |
||
|
300 mA |
90...300 mA |
|||
|
500 mA |
150...500 mA |
|||
|
1000 mA |
330...1000 mA |
1 mA |
Măsuratoarea poate porni pe semiperioada positivă sau negativă a curentului (de scurgere) de test
Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual unidirectional și cu componentă continuă de 6 mA DC (DDR tip A)
|
Curent |
Domeniu |
Rezoluție |
Curent de |
Exactitate |
|
10 mA |
4...20,0 mA |
0,1 mA |
0,4xIΔn..2,0xIΔn |
±10%IΔn |
|
30 mA |
12,0...42,0 mA |
0,4xIΔn..1,4xIΔn |
||
|
100 mA |
40,0...140 mA |
1 mA |
||
|
300 mA |
120...420 mA |
|||
|
500 mA |
200...700 mA |
Măsuratoarea poate porni cu curent de test pozitiv sau negativ
Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual continuu DC (DDR tip B)
|
Curent |
Domeniu |
Rezoluție |
Curent de |
Exactitate |
|
10 mA |
4,0...20,0 mA |
0,1 mA |
0,4xIΔn..2,0xIΔn |
±10%IΔn |
|
30 mA |
12,0...60,0 mA |
1 mA |
||
|
100 mA |
40...200 mA |
|||
|
300 mA |
120...600 mA |
|||
|
500 mA |
200...1000 mA |
Măsuratoarea poate porni cu curent de test pozitiv sau negativ
„v.m.” valoarea măsurată.
| Instrumentul este conform cu următoarele standarde internaționale: | |||
| · EN 61010 - 1 (reguli generale de securitate pentru echipamentele electrice de măsurare) | |||
| · EN 61010 - 031 (reguli detaliate de securitate pentru echipamentele electrice de măsurare) | |||
| · EN 61326 (compatibilitate electromagnetică) | |||
| · EN 61557 - 10 (cerințe pentru echipamentele electrice de măsurare combinate) | |||
| · IEC 60364 - 6-61 / HD 60364 - 6 (măsurători - verificări) | |||
| · IEC 60364 - 4-41 / HD 60364 - 4-41 (măsurători – protecția împotriva șocului electric) | |||
| · EN 04700 (măsurători – teste de acceptare) | |||
|
