Sonel MPI-530 kit - Tester Multifunctional include clestii C3 si N1

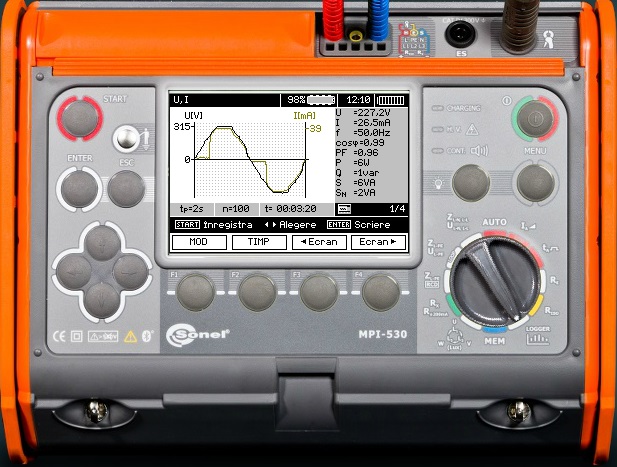

Sonel MPI-530 - Tester multifunctional - Vizualizare curbe variatie U, I
  • Sonel MPI-530 - Tester multifunctional - Vizualizare curbe variatie U, I
  • Sonel MPI-530 - masurarea prizei de pamant cu metoda 4P
  • Imagine 3
Pret:
12,428.00 Ron
Cod Produs:
Sonel MPI-530 kit - Tester Multifunctional include clestii C3 si N1
Brand:
Sonel
Greutate:
2.50 KGS
Stoc:
Stoc
Livrare:
Livrare Gratuita
Cantitate:
Bookmark and Share

Descriere produs

Testerul MPI-530 este un aparat multi-funcțional pentru măsurători de protecție la șoc electric, incluzând opțiunea de măsurare a rezistenței de legare la pământ prin diferite metode. În plus, instrumentul permite utilizatorului măsurarea, înregistrarea și analiza parametrilor rețelei electrice de alimentare și afișarea acestora pe ecranul său. Instrumentul măsoară automat rezistența de izolație a tuturor perechilor de cabluri dintr-o priză, respectiv a cablurilor de 3 -, 4 - sau 5-fire atunci când este utilizat cu adaptorul opțional AutoISO-1000C. Rezultatele măsurătorilor pot fi verificate în mod continuu, în funcție de cererea utilizatorului sau în funcție de reglementările obligatorii. Memoria instrumentului poate stoca zeci de mii de măsurători permițând utilizatorilor salvarea datelor într-o structură de tip raport de test cu posibilitatea de a definii punctele de măsurare individuale.

Caaracteristici:



Măsurarea impedanței buclei de scurt circuit ZL-PE, ZL-N, ZL-L Curent de test: 23/40 A;

domeniu de măsură conform cu IEC 61557: 0,13...1999,9 Ω(pentru sonde de test de 1.2 m):

Domeniu afișaj Rezoluție Exactitate
0,000...19,999 Ω 0,001 Ω ±(5% m.v. + 3 cifre)
20,00...199,99 Ω 0,01 Ω
200,0...1999,9 Ω 0,1 Ω
Teniune nominală: 95...270 V (ptr ZL-PE și ZL-N) și 95...440 V (ptr ZL-L)
Frecvența: 45...65 Hz

Măsurarea impedanței buclei de scurt circuit ZL-PE în modul DDR (RCD)
Curent de test: 15 mA, domeniu de măsură conform cu IEC 61557: 0,50...1999 Ω

Domeniu afișaj Rezoluție Exactitate
0,00...19,99 Ω 0,01 Ω ±(6% w.m. + 10 cifre)
20,0...199,9 Ω 0,1 Ω ±(6% w.m. + 5 cifre)
200...1999 Ω 1 Ω

Teniune nominală: 95...270 V
Frecvența: 45...65 Hz

Măsurarea rezistenței prizei de pământ RE cu metodele  3p și 4p
Domeniu de măsură conform cu IEC 61557 - 5
Domeniu afișaj Rezoluție Exactitate
0,00...9,99 Ω 0,01 Ω ±(2% m.v. + 4 cifre)
10,0...99,9 Ω 0,1 Ω ±(2% m.v.. + 3 cifre)
100...999 Ω 1 Ω
1,00...1,99 kΩ 0,01 kΩ
  • tensiune de test: 25 V or 50 V rms
  • curent de test: 20 mA, sinusoidal rms 125 Hz (ptr fn=50 Hz) și 150 Hz (ptr fn=60 Hz)
  • măsurătoare blocată dacă tensiunea interferențelor UN > 24 V
  • tensiunea maximă măsurată a interferențelor Unmax= 100 V
  • rezistența maximă a electrozilor (țărușilor) auxiliari 50 kΩ

Măsurarea rezistenței prizei de pământ cu metoda selectivă cu clește de curent (3p + clește)
Domeniu de măsură conform cu IEC 61557 - 5: 1 Ω…1,99 kΩ

Domeniu afișaj Rezoluție Exactitate
0,00...9,99 Ω 0,01 Ω ±(8% m.v. + 4 cifre)
10,0...99,9 Ω 0,1 Ω
100...999 Ω 1 Ω
1,00...1,99 kΩ 0,01 kΩ
• măsurătoare cu clește de curent suplimentar
• domeniu curentului de interferențe măsurat: până la 9,99 A

Măsurarea rezistenței prizei de pământ cu metoda celor doi clești de curent

Domeniu afișaj Rezoluție Exactitate
0,00...9,99 Ω 0,01 Ω ±(10% m.v. + 4 cifre)
10,0...99,9 Ω 0,1 Ω
100...999 Ω ±(20% m.v. + 4 cifre)

Măsurarea rezistivității solului (ρ)

Domeniu afișaj Rezoluție Exactitate
0,0...99,9 Ωm 0,1 Ωm În funcție de exactitatea
100...999 Ωm 1 Ωm măsurătorii RE
1,00...9,99 Ωm 0,01 kΩm
10,0...99,9 kΩm 0,1 kΩm

• măsurătoare efectuată prin metoda Wenner
• distanță setabilă în metrii sau feet
• domeniu distanță: 1...30 m (1...90 feet)

Indicarea succesiunii fazelor

• Indicarea succesiuni fazelor: conform, ne-conform
• Domeniu tensiunii de alimentare UL-L: 100...440 V (45...65 Hz)
• Afișarea valorilor tensiunii dintre faze

Măsurarea parametrilor DDR-urilor  (domeniu tensiune 95...270 V):

Test declanșare DDR şi măsurarea timpului de declanșare - tA (ptr. funcția de măsurare tA)

Tip DDR Curent Domeniu  Rezoluție Exactitate
General și 0,5*IΔn 0...300 ms 1 ms ± (2% m.v. + 2 cifre)
cu scurtă 1*IΔn (ptr DDR cu IΔn=10 mA
întârziere 2*IΔn 0...150 ms și 0,5xIΔn incertitudinea:
  5*IΔn 0...40 ms ±(2% m.v. + 3 cifre)
Selectiv 0,5*IΔn 0...500 ms
1*IΔn
2*IΔn 0...200 ms
5*IΔn 0...150 ms
exactitate curentului de test rezidual aplicat: ptr 0,5*IΔn:-8...0% ptr 1*IΔn, 2*IΔn, 5*IΔn: 0...8%

Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual sinusoidal (DDR tip AC)

Curent Domeniu măs. Rezoluție Curent de test Exactitate
nominal
10 mA 3,3...10,0 mA 0,1 mA 0,3 x IΔ..1,0 x IΔ ± 5%IΔn
30 mA 9,0...30,0 mA
100 mA 33...100 mA 1 mA
300 mA 90...300 mA
500 mA 150...500 mA
1000 mA 330...1000 mA

măsuratoarea poate porni pe semiperioada positivă sau negativă a curentului (de scurgere) de test

Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual unidirectional cu componentă continuă de 6 mA DC (DDR tip A)

Curent Domeniu măs. Rezoluție Curent de test Exactitate
nominal
10 mA 3,5...20,0 mA 0,1 mA 0,35 x IΔn..2,0 x IΔn ±10%IΔn
30 mA 10,5...42,0 mA 0,35 x IΔn..1,4 x IΔn
100 mA 35,0...140 mA 1 mA
300 mA 105...420 mA
500 mA 175...700 mA

măsuratoarea poate porni pe semiperioada positivă sau negativă a curentului (de scurgere) de test

Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual continuu DC (DDR tip B)

Curent Domeniu măs. Rezoluție  Curent de test Exactitate
nominal
10 mA 2,0...20,0 mA 0,1 mA 0,4 x IΔn..2,0 x IΔn ±10%IΔn
30 mA 6...60 mA 1 mA
100 mA 20...200 mA
300 mA 60...600 mA
500 mA 100...1000 mA

măsuratoarea poate porni pe semiperioada positivă sau negativă a curentului (de scurgere) de test

IΔn – Curentul nominal rezidual

Măsurarea rezistenței de izolație

Domeniu de măsură conform cu IEC 61557 - 2:

• ptr UN = 50 V: 50 kΩ...250 MΩ

• ptr UN = 100 V: 100 kΩ...500 MΩ

• ptr UN = 250 V: 250 kΩ...999 MΩ

• ptr UN = 500 V: 500 kΩ...2 GΩ

• ptr UN = 1000 V: 1,000 MΩ...9,99 GΩ



Domeniu afișaj*)  Rezoluție Exactitate
0...1999 kΩ 1 kΩ ±(3% m.v. + 8 cifre)
2,00...19,99 MΩ 0,01 MΩ
20,0...199,9 MΩ 0,1 MΩ
200...999 MΩ 1 MΩ
1,00...9,99 MΩ 0,01 GΩ ±(4% m.v. + 6 cifre)

*) nu mai mare decât domeniu de măsurare pentru tensiunea dată

Măsurarea cu tensiune de test mică a rezistenței și continuității circuitului
Măsurarea continuității conductorului de protecție cu curent de test de ±200 mA

Domeniu  Rezoluție Exactitate
0,00...19,99 Ω 0,01 Ω ±(2% m.v. + 3 cifre)
20,0...199,9 Ω 0,1 Ω
200...400 Ω 1 Ω


• tensiunea la terminale deschise: 4…9 V

• curentul de ieșire la R < 2 Ω: min. 200 mA

• autocalibrarea rezistenței cablurilor de test

• măsurători pentru ambele polarități a curentului de test



ANALIZA ȘI ÎNREGISTRAREA PARAMETRILOR REȚELEI MONO-FAZATE

• Măsurarea tensiunii ULN: 0...500 V

• Domeniu frecvenței la măsurarea tensiunii: 45,0...65,0 Hz

• Domeniu de măsurare a frecvenței tensiuni cuprinse între 50...500 V: 45,0...65,0 Hz (incertitudinea de bază max. ± 0,1% m.v. + 1 cifră)

• Măsurare cosφ: 0,00...1,00 (Rezoluție 0,01)

• Măsurare și înregistrare în sisteme mono-fazate



Măsurarea curentului (True RMS)

Clești Domeniu Rezoluție Exactitate*
C-3, C-6 0,0...99,9 mA 0,1 mA ±(5% m.v. + 3 cifre)
100...999 mA 1 mA
C-3,C-6 1,00...9,99 A 0,01 A ±(5% m.v. + 5 cifre)
F-1, F-2, F-3 10,0...99,9 A 0,1 A (C-3, C-6)
  100...999 A 1:00 AM ±(0,1% In + 2 cifre)
F-1, F-2, F-3 1,00...3,00 kA 0,01 kA (F-1, F-2, F-3)

* de asemenea trebuie să fie luată în considerare și exactitatea cleștilor de curent

Măsurarea puterii active P, puterii reactive Q, puterii aparente S și cosφ

Domeniu Rezoluție Exactitate*
[W], [VA], [var]  [W], [VA], [var]
0...999 1 ±(7% m.v. + 3 cifre)
1,00...9,99 k 0,01 k
10,0...99,9 k 0,1 k ±(7% m.v. + 5 cifre)
100...999 k 1 k
1,00...1,50 M 0,01 M



  • domeniu tensiune: 0…500 V
  • domeniu curent: 0...1000 A (3000 A)
  • frecvența nominală a rețelei de alimentare fn: 50 Hz, 60 Hz

Măsurarea armonicilor de tensiune

Domeniu Rezoluție Nr arm. Exactitate
0,0...500 V 0,1 (1*) V 1,2,...15 ±(5% m.v. + 3 cifre)
16,...40 ±(5% m.v. + 10 cifre)

suplimentar afișarea valorilor armonicelor h02...h40 ca procent din armonica h01 (până la 999%)

Măsurarea armonicilor de curent

Domeniu Rezoluție Nr arm. Exactitate
0,0...1000 A* Rezultă din domeniiile măsurătorii de curent I
 1,2,...15 ±(5% m.v. + 3 cifre)
16,...40 ±(5% m.v. + 10 cifre)

* ptr. cleștele de urent C-3, ptr. cleștele de curent C-6 domeniul maxim este 10 A,  ptr. cleștii de curent din seia F până la 3000 A.

· Suplimentar sunt afișate valorile armonicelor h02…h40 ca prcoent din armonica h01 (până la 999 %).

· Nu măsoară valoarea componentei de DC.


Instrumentul este conform cu următoarele standarde internaționale:
·         EN 61010 - 1 (reguli generale de securitate pentru echipamentele electrice de măsurare)
·         EN 61010 - 031 (reguli detaliate de securitate pentru echipamentele electrice de măsurare)
·         EN 61326 (compatibilitate electromagnetică)
·         EN 61557 - 10 (cerințe pentru echipamentele electrice de măsurare combinate)
·         IEC 60364 - 6-61 / HD 60364 - 6 (măsurători - verificări)
·         IEC 60364 - 4-41 / HD 60364 - 4-41 (măsurători – protecția împotriva șocului electric)
·         EN 04700 (măsurători – teste de acceptare)
·         EN 12464 (iluminarea locurilor de muncă)
·         DIN VDE 0100
·         DIN VDE 0413
·         BS 7671




Informatii despre garantie

3 ani
