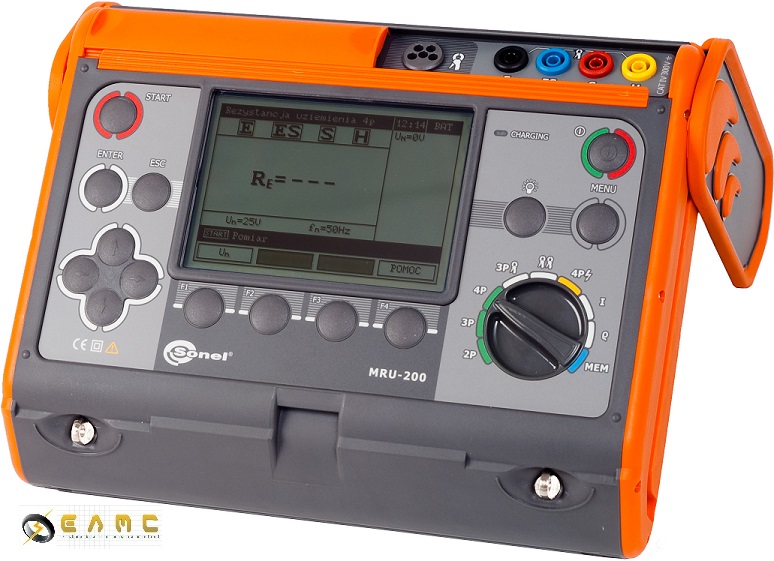

Sonel MRU-200

Pret:

9,997.00 Ron

Cod Produs:

WMGBMRU200

Brand:

Sonel

Greutate:

2.00 KGS

Stoc:

Stoc

Livrare:

Livrare Gratuita

Descriere produs

MRU-200 este singurul instrument de pe piață care măsoară priza de pământ cu toate metodele de măsurare.

Măsurători posibile:

măsurarea prizei de pământ cu metodele 2-poli, 3-poli,4-poli,

măsurarea impedanței prizei de pământ cu metoda impulsului, sunt disponibile 3 tipuri de impulsuri 4/10μs, 8/20μs, 10/350μs,

măsurarea prizei de pământ fără a deconecta piesa de separație (folosind clește de curent),

măsurarea prizei de pământ fără țăruși auxiliari cu doi clești de curent,

măsurarea rezistivității solului,

măsurarea continuității,

măsurarea curentului de scurgere (cu ajutorul cleștelui de curent).

Permite măsurători de:

rezistența prizei de pământ folosind electrozi auxiliari,

rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)

rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari),

impedanța prizei de pământ cu metoda impulsului (fără a deconecta piesa de separație),

rezistivitatea solului (cu metoda Wenner),

curent folosind cleștele de curent (ex. curentul de scurgere) și clește de curent flexibil (bobină Rogowsky),

măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

măsurarea rezistenței electrozilor auxiliari R_S și R_H,

măsurarea tensiunii de interferențe,

măsurarea frecvenței de interferențe,

măsurarea în prezența tensiunii de interferențe din rețelele de alimentare,
cu frecvențe 16 2/3 Hz, 50 Hz, 60 Hz și 400 Hz (cu selecția manuală sau automată a frecvenței corespunzătoare semnalului de măsurare),

selecția tensiunii de test (25 V sau 50 V)

introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),

memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),

calibrarea cleștelui de curent utilizat,

ceas în timp real (RTC),

transmisia datelor la calculator (prin USB),

indicator nivel baterie.

Securitatea electrică:

tipul izolației: dublă, conform cu EN 61010 - 1 și IEC 61557

categoria de măsurare: CAT IV 300 V conform cu EN 61010 - 1

clasa de protecție conform cu EN 60529: IP54

Condiții nominale de operare:

temperatura de operare: -10...+50°C

temperatura de depozitare: -20...+70°C

umiditatea: 20...80%

Alte date technice:

afișaj LCD: grafic, cu iluminare

interfață: USB

număr de măsurători efectuate cu un set de baterii: > 1200

garanție: 36 luni

Specificaţii tehnice:

Măsurarea rezistenței dinamice a prizei de pământ (R_D) cu metoda impulsului (4p )

Domeniu	Rezoluție	Exactitate
0,0...99,9 Ω	0,1 Ω	±(2,5% v.m. + 3 cifre)
100...199 Ω	1 Ω	±(2,5% v.m. + 3 cifre)

selecția tipului de impuls: 4/10 ms, 4/20 ms, 10/350 ms

Măsurarea rezistenței prizei de pământ (metoda 3- și 4-poli)
domeniu de măsură conform cu IEC61557 - 5: 0,100 Ω...19,9 kΩ

Domeniu	Rezoluție	Exactitate
0,000...3,999 Ω	0,001 Ω	±(2% v.m. + 4 cifre)
4,00...39,99 Ω	0,01 Ω	±(2% v.m. + 2 cifre)
40,0...399,9 Ω	0,1 Ω
400...3999 Ω	0,001 kΩ
4,00k...19,99 kΩ	0,01 kΩ	±(5% v.m. + 2 cifre)

Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (R_cont)
domeniu de măsură conform cu IEC61557 - 4: 0,045 Ω...19,99 kΩ

Domeniu	Rezoluție	Exactitate
0,000...3,999 Ω	0,001 Ω	±(2% v.m. + 4 cifre)
4,00...39,99 Ω	0,01 Ω	±(2% v.m. + 2 cifre)
40,0...399,9 Ω	0,1 Ω
400...3999 Ω	0,001 kΩ
4,00k...19,99 kΩ	0,01 kΩ	±(5% v.m. + 2 cifre)

Măsurarea rezistenței electrozilor auxiliari R_H și R_S

Domeniu	Rezoluție	Exactitate
0...999 Ω	1 Ω	±(5% (R_S+R_E+R_H) + 8 cifre)
1,00k...9,99 kΩ	0,01 kΩ
10,0k...19,9 kΩ	0,1 kΩ

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari
(3p + clamp) domeniu de măsură conform cu IEC61557 - 5: 0,120 Ω...1,99 kΩ

Domeniu	Rezoluție	Exactitate
0,000...3,999 Ω*	0,01 Ω	±(8% v.m. + 4 cifre)
10,0...99,9 Ω	0,01 Ω	±(8% v.m. + 3 cifre)
100...999 Ω	0,1 Ω
1,00k...1,99 kΩ	1 Ω

* - în domeniul 0,000…0,045 Ω exactitatea nu este specificată.

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

Domeniu	Rezoluție	Exactitate
0,00...19,99 Ω	0,1 Ω	±(10% v.m. + 3 cifre)
20,0...149,9 Ω	0,1 Ω	±(20% v.m. + 3 cifre)

Măsurarea rezistivității solului Metoda de măsurare: Wenner, ρ=2πLR_E

Domeniu	Rezoluție	Exactitate
0,0...199,9 Ωm	0,1 Ωm	depinde de exactitatea de măsurare a R_E cu metoda 4p, dau nu mai puțin de ±1 cifră
200...1999 Ωm	1 Ωm
2,00k...19,99 kΩm	0,01 kΩm
20,0k...99,9 kΩm	0,1 kΩm
100k...999 kΩm	1 kΩm

L – distanța dintre sonde: 1...50 m

Măsurarea curentului AC (de scurgere)

Domeniu	Rezoluție	Exactitate
0,1...99,9 mA ¹	0,1 mA	±(8% v.m. + 5 cifre)
100...999 mA ¹	1 mA	±(8% v.m. + 3 cifre)
1,00...4,99 A ^1,2	0,01 A	±(5% v.m. + 5 cifre)¹ nespecificat ²
5,00...9,99 A ^1,2	0,01 A	±(5% v.m. + 5 cifre)
10,0...99,9 A ^1,2	0,1 A
100...300 A ^1,2	1 A

¹– clește receptor (diametru 52 mm) – C-3
² – clește flexibil (bobină Rogowsky) cu diametru 400 mm – F-1

Măsurarea tensiunii de interferențe

Domeniu	Rezoluție	Exactitate
0...100 V	1 V	±(2% v.m. + 3 cifre)

Măsurarea frecvenței de interferențe

Domeniu	Rezoluție	Exactitate
15...450 Hz	1 Hz	±(1% v.m. + 2 cifre)

„v.m.”- valoarea măsurată
