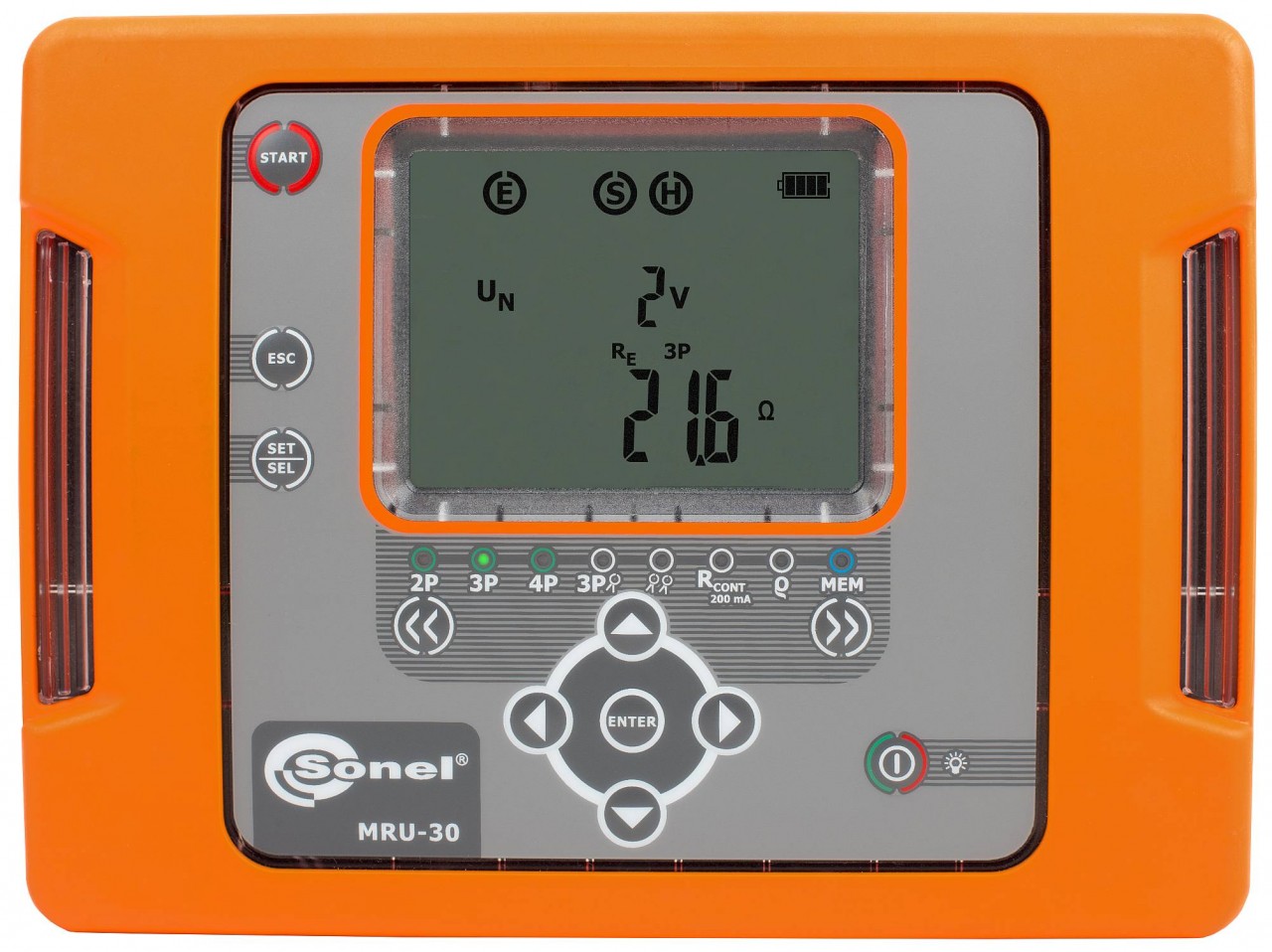

Include suplimentar față de Sonel MRU-30 - cleștii de curent Sonel C3 respectiv Sonel N1 necesari pentru măsurarea prizei de pământ fără țăruși!

Permite măsurători de:

 •rezistența prizei de pământ folosind electrozi auxiliari,

 •rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)

 •rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari) – metoda fara tarusi,

 •rezistivitatea solului (cu metoda Wenner),

 •măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

•          măsurarea rezistenței electrozilor auxiliari R_S și R_H,
•          măsurarea tensiunii de interferențe,
•          măsurarea frecvenței de interferențe,
•          măsurarea în prezența tensiunii de interferențe din rețelele de alimentare 50 Hz, 60 Hz
•          selecția tensiunii de test (25 V sau 50 V)
•          introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),
•          memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),
•          calibrarea cleștelui de curent utilizat,
•          ceas în timp real (RTC),
•          transmisia datelor la calculator (prin USB),

Specificaţii tehnice:

Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (Rcont)
domeniu de măsură conform cu IEC 61557-4:2007: 0,13 Ω...1999 Ω

• curentul de măsură: la scurt circuit >200 mA
frecvența curentului de test: 125 Hz (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz),

Măsurarea rezistenței prizei de pământ  (methoda 3- și 4-poli)
domeniu de măsură conform cu  IEC61557 - 5: 0,53 Ω...9999 Ω ( 50 V)

• curentul de măsură: la scurt circuit >20 mA,
• tensiunea la terminale deschise: selectabilă <25 V AC sau <50 V AC,
• frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz).

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari (3p + cleste de curent)

• tensiunea la terminale deschise: selectabilă <25 V AC sau <50 V AC,
• curentul de măsură: la scurt circuit >20 mA,
• frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz).


Măsurarea rezistenței electrozilor auxiliari R_H și R_S

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

• frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz).

Măsurarea rezistivității solului
Metoda de măsurare: Wenner, ρ=2πLR_E

L – distanța dintre sonde: 1...50 m.. sau 1...150 ft

Măsurarea tensiuni de interferență U_N (RMS)

Securitatea electrică:

•          tipul izolației: dublă, conform cu  EN 61010-1 i IEC 61557,
•          categoria de măsurare: CAT III 300V wg EN 61010-1,
•          clasa de protecție conform cu  EN 60529: IP65,

Condiții nominale de operare:

•          temperatura de operare
•          temperatura de depozitare
•          umiditatea

Alte date technice:

•          afișaj LCD: segment, cu iluminare ,
•          garanţie: 36 luni

Accesorii standard:

- țăruși auxiliari; 0,3m - 2 buc.

- cablu de test cu conector banana; 1,2m; roșu

- cablu de test cu conector banana; 2,2m; negru

- cablu de test pe mosor cu conector banana; 25m; roșu

- cablu de test pe mosor cu conector banana; 50m; galben

- „crocodile” clip K01; negru

- sonda de test cu conector banana; roșu

- cablu USB

- software Sonel Reader

- alimentator Z7

- geanta de transport M9

- geanta de transport L10

- Clestii de curent C3 si N1 necesari masurarii prizei de pamant fara tarusi
