Testarea Prizei de Pamant

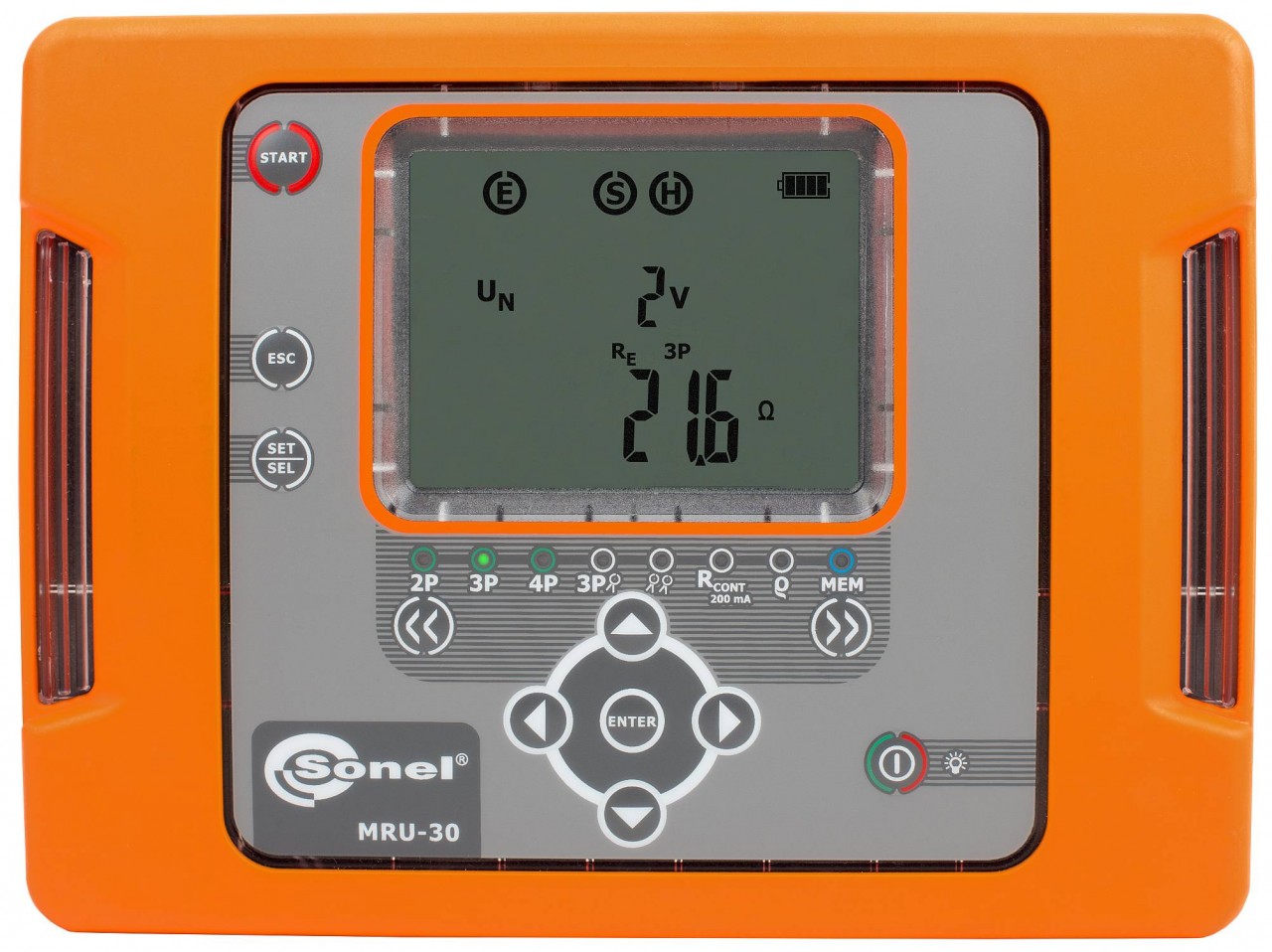

Sonel MRU-30

Pret:

4,497.00 Ron

Cod Produs:

WMGBMRU30

Brand:

Sonel

Greutate:

1.14 KGS

Stoc:

1 buc.

Livrare:

Livrare Gratuita

Descriere produs

Permite măsurători de:

•rezistența prizei de pământ folosind electrozi auxiliari,

•rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)

•rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari) – metoda fara tarusi,

•rezistivitatea solului (cu metoda Wenner),

•măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

măsurarea rezistenței electrozilor auxiliari R_S și R_H,
măsurarea tensiunii de interferențe,
măsurarea frecvenței de interferențe,
măsurarea în prezența tensiunii de interferențe din rețelele de alimentare 50 Hz, 60 Hz
selecția tensiunii de test (25 V sau 50 V)
introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),
memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),
calibrarea cleștelui de curent utilizat,
ceas în timp real (RTC),
transmisia datelor la calculator (prin USB),

Specificaţii tehnice:

Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (Rcont)
domeniu de măsură conform cu IEC 61557-4:2007: 0,13 Ω...1999 Ω

Domeniu	Rezoluție	Exactitate
0,00...9,99 Ω	0,01 Ω	±(2% m.v. + 3 digits)
10,0...99,9 Ω	0,1 Ω
100...1999 Ω	1 Ω

• curentul de măsură: la scurt circuit >200 mA
frecvența curentului de test: 125 Hz (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz),

Măsurarea rezistenței prizei de pământ (methoda 3- și 4-poli)
domeniu de măsură conform cu IEC61557 - 5: 0,53 Ω...9999 Ω ( 50 V)

Domeniu	Rezoluție	Exactitate
0,00...19,99 Ω	0,01 Ω	±(3% m.v. + 3 digits)
20,0...199,9 Ω	0,1 Ω	±(3% m.v. + 3 digits)
200,0...1999 Ω	1 Ω	±5% m.v.
2000...9999 Ω	1 Ω	±8% m.v.

• curentul de măsură: la scurt circuit >20 mA,
• tensiunea la terminale deschise: selectabilă <25 V AC sau <50 V AC,
• frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz).

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari (3p + cleste de curent)

Domeniu	Rezoluție	Exactitate
0,00...19,99 Ω	0,01 Ω	±(3% m.v. + 3 digits)
20,0...199,9 Ω	0,1 Ω	±(3% m.v. + 3 digits)
200...1999 Ω	1 Ω	±5% m.v.
2000...9999 Ω	1 Ω	±8% m.v.

• tensiunea la terminale deschise: selectabilă <25 V AC sau <50 V AC,
• curentul de măsură: la scurt circuit >20 mA,
• frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz).

Măsurarea rezistenței electrozilor auxiliari R_H și R_S

Domeniu	Rezoluție	Exactitate
0...999 Ω	1 Ω	±(5% m.v.+ 8 digits)
1,00k...9,99 kΩ	0,01 kΩ
10,0k...19,9 kΩ	0,1 kΩ

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

Domeniu	Rezoluție	Exactitate
0,00...19,99 Ω	0,01 Ω	±(10% m.v. + 8 digits)
20,0...99,9 Ω	0,1 Ω	±(20% m.v. + 3 digits)

• frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz).

Măsurarea rezistivității solului
Metoda de măsurare: Wenner, ρ=2πLR_E

Domeniu	Rezoluție	Exactitate
0,00...9,99 Ωm	0,01 Ωm	depinde de exactitatea de măsurare a RE cu metoda 4p, dau nu mai puțin de ±1 cifră
10,0...99,9 Ωm	0,1 Ωm
100...999 Ωm	1 Ωm
1,00...9,99 kΩm	0,01 kΩm
10,0...99,9 kΩm	0,1 kΩm
100...999 kΩm	1 kΩm
