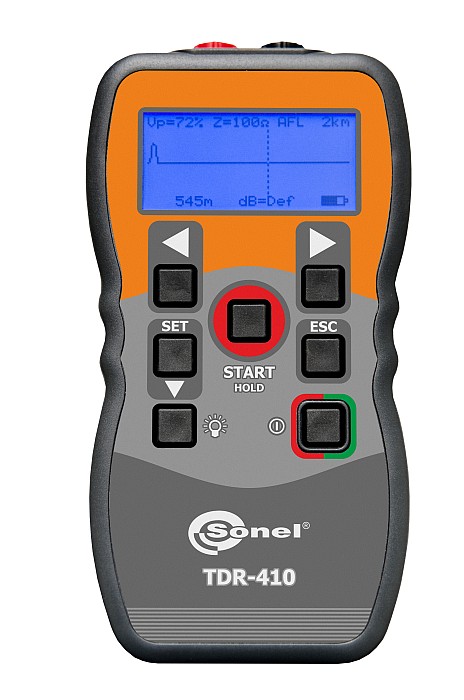

TDR-410 – Locator defecte din cabluri folosind tehnologie TDR (Time Domain Reflectometer)

• Localizarea defectelor cablurilor de alimentare.
• Localizarea defectelor în cablurile de cupru  de telefonie.
• Localizarea defectelor în cablurile  coaxiale.
• Localizarea defectelor în  infrastructure cablărilor.

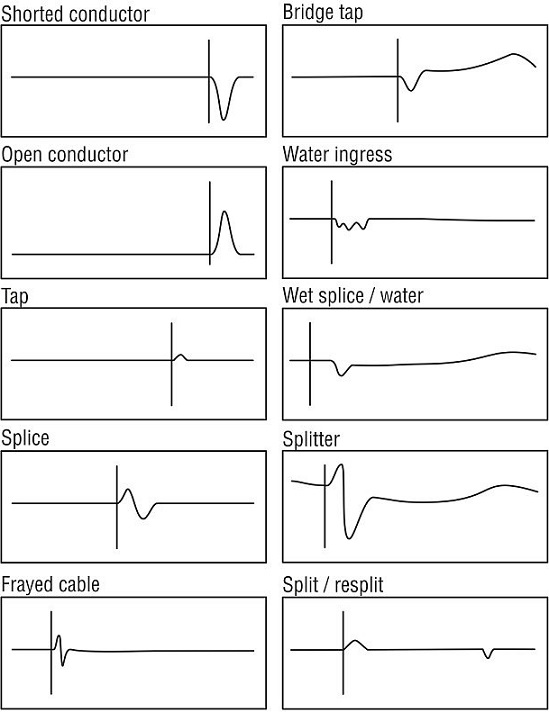

• Detecția de întreruperi, scurt circuite, defecte cauzate de umezeală sau alte schimbări în impedanța cablului.
• Reprezentare grafică a defectului din cablu cu indicarea automată pe ecran a distanței până la defect

Caracteristici:

• mod automat sau manual:
  • localizarea automată a defectului (AFL – Automatic Fault Location),
  • mod manual ce permite selecția domeniului și sensitibilitatea,
  • măsurătoare singulară pornită manual sau cu scanare continuă,
• sunt disponibile 11 domenii de la 7 m la 4000 m selectate de utilizator în modul manual sau alese automat de instrument în modul auto,
• lungimea maximă a cablului testat până la 4000 m,
• "Zona moartă" măsurătoare limitată la 0.5 m,
• afișaj LCD 2.5 " cu iluminare,
• sensitibilitate setată manual sau ajustată automat,
• auto-reglare impedanță cablu testat,
• ajustare coefficient de propagare: 1% la 99%,
• carcasă rezistentă la apă și șocuri mecanice,
• dimensiuni și greutate reduse,
• autonomie ridicată - 30 ore de scanare continua cu un set de baterii

Date Technice:

• Domenii Metrii: 7, 15, 30, 60, 120, 250, 500, 1km, 2km, 3km, 4km
• Domenii Feet (picioare): 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000
• Selecția domeniului: Controlul manual al domeniului / Auto range (controlul automat al domeniului).
• Exactitate: 1% din domeniul selectat*.
• Rezoluție: Approx 1% din domeniu.
• Lungimea minima a cablului: 4m (14ft).
• Sensibilitatea: Min 3 pixel return at 4km on 0.6mm Ø, PE, TP.
• Factorul de viteză: Adjustabil de la 1% la 99%.
• Impulsul de ieșire: 5 volți vârf la vârf pe un circuit deschis.
• Impedanța de ieșire: Selectabilă 25, 50, 75 & 100 Ω.
• Impulsul de ieșire: durată 3 ns la 3 µs, selectat Automat în funcție de domeniu.
• Rată scanare: 2 scanări/secundă sau scan held, pre-setat pentru fiecare scală din domeniu.
• Frecvență generator de ton: 810 – 1100Hz.
• Durată baterii: 30 ore de scanare continuă.
• Alimentarea: 6 volți - 4 baterii alkaline x 1.5 AA, (indicator nivel baterie).
• Oprire automată selectabilă: 1, 2, 3, 5 minute sau dezactivată.
• Afișaj cu iluminare: 128 x 64 pixeli.
• Protecție tensiune: 250 volți AC.
• Temperatura de operare: -10º / 50ºC
• Temperatura de depozitare: -20º +70° C
• Dimensiuni: 1Greutate: 350 g
•  Siguranța: IEC 61010-1, EN 60950
• EMC: BS/EN 61326-1.
• Protecție apă/ Praf: IP54

Accesorii standard:

• sonde de test cu două fire 0,6 m: WAPRZ0X6DZBB
• clips crocodil roșu: WAKRORE20K02
• clips crocodil negru: WAKROBL20K01
• husă M-2: WAFUTM2

Accesorii Opționale:

• voltage separator AS-2: WAADAAS2
